Ю.А. Ламанов, Т.О. Кудрявцева, Н.Б. Дроботун


Введение

Частотно-селективные устройства СВЧ-диапазона, в частности полосно-пропускающие фильтры (ППФ) и фильтры низких частот (ФНЧ), в последнее время являются наиболее востребованными устройствами среди разработчиков радиоаппаратуры различного назначения. Они применяются при разработке систем связи, радиолокационных и радионавигационных устройств, а также в различной измерительной и специальной радиоаппаратуре. Стремительное развитие современных средств связи делает крайне актуальной разработку ППФ с широкой полосой и высокой крутизной, однако в решении задач подавления зеркальной частоты в высокочастотном тракте приемников и измерительной аппаратуре (векторные анализаторы цепей) активно применяются ФНЧ [1,2]. Их повсеместное использование обусловлено высокой избирательностью, малыми потерями в полосе пропускания и технологичностью производства при низкой стоимости.

В по­следние годы активно разрабатываются и исследу­ются разнообразные конструкции ФНЧ в микрополосковом исполнении [3–6]. Для улучшения их характеристик, как правило, используется большой набор различных резонаторов, который формирует полосу пропускания и полосу заграждения, а также позволяет увеличить крутизну склона АЧХ и расширить диапазон полосы заграждения и пропускания.

На сегодняшний день среди множества топологий фильтров ФНЧ с распределенными параметрами являются наиболее простыми как в расчете, так и в производстве. Примером такого фильтра является гребешковый и полосковый фильтр [7, 8]. Несмотря на вышеперечисленные достоинства у таких фильтров существует ряд существенных недостатков, например, сравнительно низкая собственная добротность и, как следствие, высокие потери в полосе пропускания. Относительно низкие потери в полосе пропускания имеют двумерные конструкции ФНЧ на микрополосковых резонаторах [9]. К основным недостаткам таких конструкций относятся их большой размер и сравнительно малый уровень подавления помех в полосе заграждения. Этот недостаток можно скомпенсировать конструкцией ФНЧ с двусторонним рисунком или дополнительными вырезами на тыльной стороне диэлектрической подложки, подвешенной в металлическом корпусе [10, 11].

В настоящей работе, вопреки всем достоинствам фильтров с двусторонним рисунком, разрабатывается и исследуется ФНЧ с двумерной конструкцией. Выбор данной топологии обусловлен несколькими причинами. Во-первых, данные фильтры будут устанавливаться на печатную плату с помощью токопроводящего клея EPO-TEK, полимеризующегося при высокой температуре. Во-вторых, установка фильтров на плате позволяет существенно сэкономить место в устройстве, так как не придется выносить фильтр отдельным блоком. Компактное расположение элементов на плате дает возможность освободить больше пространства для подложки фильтра, что необходимо для ФНЧ, топология которых занимает большую площадь. В-третьих, производство таких фильтров существенно дешевле, а размещение их на плате не сложнее установки в блоке.


Расчет фильтра на основе чередующихся резонаторов с низким и высоким сопротивлением

Исходя из требований технического задания по обеспечению равномерной АЧХ в полосе пропускания, в качестве фильтра прототипа использовался фильтр Баттерворта 16-ого порядка с максимально плоской характеристикой. При аппроксимации с помощью гладкой кривой частотная характеристика фильтра-прототипа НЧ описывается формулой (1)

Производные функции LБ начиная от первой и кончая (2N − 1)-ой равны нулю при x = 0. Таким образом, функция LБ является максимально плоской при x = 0  [12].

На рисунке 1 приведена схема нормированного фильтра прототипа нижних частот с сосредоточенными параметрами для нечетного числа элементов.

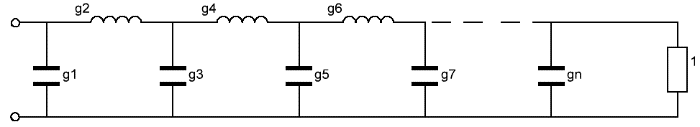

Рис. 1.  Схема нормированного фильтра прототипа нижних частот

Количество элементов в схеме показывает степень N в функции LБ. Для обеспечения низкого уровня подавления установлен большой порядок фильтра, число элементов в нем равно 33.

Коэффициент передачи, соответствующий максимально плоской частотной характеристики фильтра прототипа, может быть реализован с помощью схемы, изображенной на рисунке 1, при определенном подборе ее нормированных параметров g.

Значения параметров g определяется по формуле Беннета (2) [12]:


В таблице 1 приведены значения для фильтра НЧ Баттерворта с 33-мя элементами.

Таблица 1

Значение парметров g фильтра Баттерворта

gk значение gk значение gk значение
g1 0.095 g12 1.778 g23 1.683
g2 0.285 g13 1.857 g24 1.572
g3 0.472 g14 1.919 g25 1.447
g4 0.654 g15 1.964 g26 1.31
g5 0.831 g16 1.991 g27 1.16
g6 1 g17 2 g28 1
g7 1.16 g18 1.991 g29 0.831
g8 1.31 g19 1.964 g30 0.654
g9 1.447 g20 1.919 g31 0.472
g10 1.572 g21 1.857 g32 0.285
g11 1.683 g22 1.778 g33 0.095

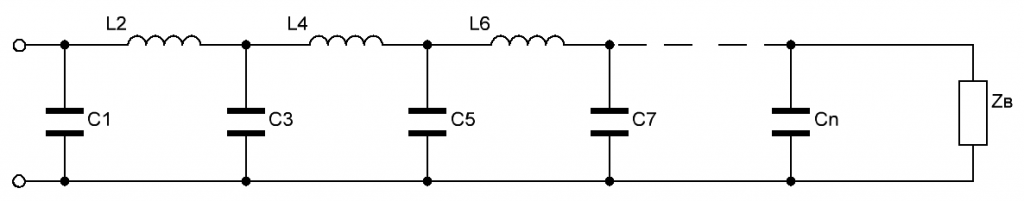

  Для перехода от схемы фильтра-прототипа к эквивалентной схеме проектируемого фильтра, представленной на рисунке 2, были рассчитаны значения элементов при заданных ωс = 2πf, частоте среза f = 6 ГГц, волновом сопротивлении Zв = 50  по формулам (3) (для k-нечетных) и (4) (для k-нечетных) [12]:




Рис. 2. Эквивалентная схема ФНЧ

Рассчитанные значения сосредоточенных элементов L и C показаны в таблице 2.

Таблица 2

Значение схемы ФНЧ

k Элементы
Индуктивность L, нГн Емкость C, пФ
1 - 0.05049
2 0.3775 -
3 - 0.2501
4 0.8676 -
5 - 0.4408
6 1.326 -
7 - 0.6155
8 1.737 -
9 - 0.7679
10 2.085 -
11 - 0.8926
12 2.358 -
13 - 0.985
14 2.545 -
15 - 1.042
16 2.641 -
17 - 1.061
18 2.641 -
19 - 1.042
20 2.545 -
21 - 0.985
22 2.358 -
23 - 0.8926
24 2.085 -
25 - 0.7679
26 1.737 -
27 - 0.6155
28 1.326 -
29 - 0.4408
30 0.8676 -
31 - 0.2501
32 0.3775 -
33 - 0.05049

Далее были найдены длины и ширины отрезков линий, реализующих индуктивности и емкости. Длина волны в линии λg. = λgL = λgC (формула 5) [13].

Были рассчитаны волновые сопротивления несимметричной полосковой линии (рисунок 3).

Рис. 3. Несимметричная полосковая линия передачи



Параметры индуктивности технологически были ограничены шириной, она не должна быть меньше 20 мкм. Также ширина не должна превышать 200 мкм, так как это значение близко к значению регулярной линии передач. Диапазон ширин составляет от 40 мкм до 180 мкм.

Ширины, выбранные для расчета, представлены в таблице 3.

Таблица 3

Ширины отрезков линий, реализующих индуктивные элементы

b, мкм
1 40
2 60
3 80
4 100
5 120
6 140
7 160
8 180

Волновое сопротивление индуктивности рассчитано по формуле (6), при b/d < 2 [14]:


где d = 254 мкм; t = 3 мкм.

Для обеспечения так называемого «скачка сопротивлений» при переходе от индуктивного элемента к емкостному было необходимо обеспечить разницу волновых сопротивлений этих элементов не менее чем в 3 раза.

После того, как были найдены средние значения волновых сопротивлений, были рассчитаны длины отрезков, реализующих индуктивности и емкости, по приведённым формулам 7-8 [13].




Таблица 4

Значения длин отрезков линий, реализующих индуктивности и емкости

Индуктивность L, нГн Длина  lL, мм Емкость C, пФ Длина lC, мм
0.3775 0.518 0.05049 0.109
0.8676 1.233 0.2501 0.542
1.326 2.026 0.4408 0.972
1.737 3.149 0.6155 1.396
2.085 4.114 0.7679 1.807
2.358 4.318 0.8926 2.195
2.545 4.448 0.985 2.539
2.641 4.511 1.042 2.796
1.061 2.896

Из диапазона 40-180 мкм было выбрано среднее значение ширины индуктивного элемента. Ширина емкостного элемента была рассчитана по формуле (9), при b/d > 2 [14].


В таблицы 5 представлены расчётные значения длин отрезков микрополосковых линий.

Таблица 5

Средние значения длин микрополосковых линий, реализующих индуктивные и емкостные элементы

  Индуктивность Емкость
Среднее значения волнового сопротивления, Ом 69 23
Среднее значение длин отрезков, мм 2,64 1,695
Среднее значение ширин отрезков, мм 0,110 1,64

По данным из таблицы 5 в САПР Advanced Design System (ADS) была реализована модель ФНЧ с двумерной конструкцией (рисунок 4), в которой реализуется дополнительная электромагнитная связь между несмежными резонаторами. Такая перекрестная связь позволяет существенно увеличить крутизну склона АЧХ [15].

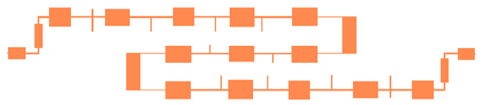

Рис. 4. Топология фильтра нижних частот


Синтез топологии фильтра в САПР

Согласно требованиям технического задания разрабатываемый фильтр планируется применять как дополнительное частотно-селективное звено совместно с ППФ диапазона 5…6 ГГц для подавления побочных полос пропускания ППФ. Таким образом, было принято решение оптимизировать предложенную топологию под требуемый частотный диапазон. В качестве целей оптимизации были установлены: возвратные потери в полосе частот 5…6 ГГц не хуже −20 дБ, потери в полосе не более −3 дБ. Сама оптимизация проводилась в несколько этапов. На первом этапе были получены желаемые характеристики в полосе. Целью второго этапа было увеличение крутизны частоты среза. Для этого потребовалось увеличить перекрёстную связь между звеньями фильтра, что было достигнуто за счёт добавления в топологию коротких меандровых элементов.

В качестве материала подложки был выбран поликор. Фильтр 16-го порядка был расположен на подложке с диэлектрической проницаемостью ε = 10,3 и толщиной d = 0,25 мм. Рассматриваемая топология симметрична относительно центрального емкостного элемента. Финальный рисунок топологии фильтра после программной оптимизации представлен на рисунке 5.


Рис. 5. Топология измененного ФНЧ с двумерной конструкцией

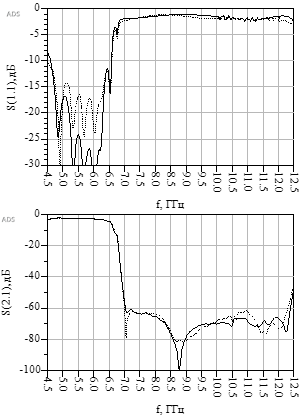

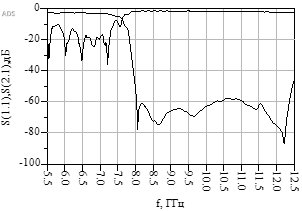

Рис. 6. Амплитудно-частотные характеристики фильтра нижних частот с двумерной конструкцией. Сплошная – FEM, точки – Momentum Microware

На рисунке 6 представлены результаты моделирования в САПР ADS двумя методами расчета (Momentum Microware и FEM): АЧХ прямых потерь S21 и возвратных потерь S11 фильтра нижних частот с полосой пропускания 5…6 ГГц и полосой затухания 7…8 ГГц.

Зависимости на рисунке 6 показывают высокую крутизну склона АЧХ. Однако видно, что при расчете разными методами, характеристика смещается, в данном случае на 0,3 ГГц.


Исследование изготовленных опытных образцов фильтров

Для проведения исследований топологии в коаксиальном тракте разработанный фильтр 16-го порядка на подложке из поликора устанавливался на печатную плату с помощью токопроводящего клея EPO-TEK (рисунок 7). Размеры подложки — 36 × 7,1 мм. Подводящие отрезки на печатной плате выполнены в виде копланарных линий с волновым сопротивлением 50 Ом.

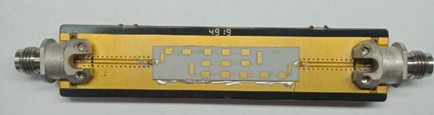

Рис. 7. Конструкция фильтра нижних частот

На рисунке 8 показано сравнение расчетных данных с экспериментальными. По результатам измерения видно, что подавление в полосе заграждения, по сравнению с расчетным, выше на 20 дБ, крутизна склона по экспериментальным данным увеличилась.

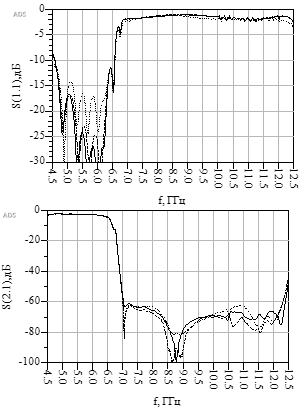

Рис. 8. Амплитудно-частотные характеристики измеренного фильтра нижних частот. Сплошная – измеренные, точки – Momentum Microware, пунктир – FEM

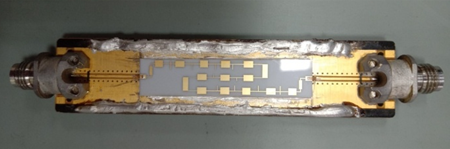

Для проверки параметров фильтра  в условиях, приближенных к реальным (фильтры предполагается устанавливать во фрезерованный паз глубиной 3 мм и накрывать сверху крышкой) на него была установлена конструкция, имитирующая указанное реальное электромагнитное окружение (рисунок 9). Другими словами, фильтр находился в прямоугольном волноводе, широкая стенка а которого равна 10 мм, узкая­ b — 3 мм. Расстояние от платы до крышки составило 3 мм. Помимо конструктивных особенностей данная сборка обеспечивает ЭМС фильтра с другими элементами системы, в которой данный фильтр будет использован.

Однако данная конструкция не должна оказывать существенного влияния на характеристики фильтра. Для этого не должно выполняться условие (10), при котором длина волны в волноводе меньше критической. Критическая длина волны волновода, рассчитанная по формуле (11) на основном типе волны H10, равна 20 мм, тогда как длина волны на частоте среза равна 50 мм. Следовательно, условие не выполняется, волновод не работает в диапазоне частот 5…6 ГГц и никак не влияет на работу фильтра нижних частот [14].

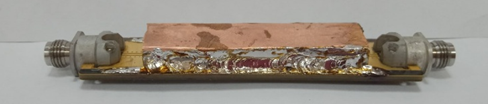

Рис. 9. Конструкция фильтра нижних частот с крышкой

На рисунке 10 сравниваются АЧХ фильтра с крышкой и без. С крышкой возвратные потери увеличиваются, это происходит из-за переотражения волн. Данная проблема решается с помощью поглотителя ЗИПСИЛ КЛ РПМ-01 ТУ 2541-004-24624998-2014, графики сравнения представлены на рисунке 11.

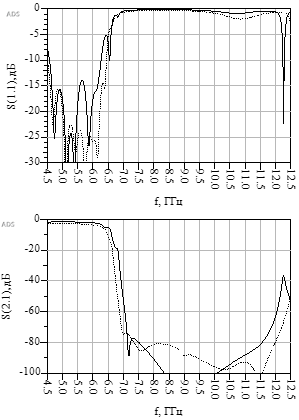

Рис. 10. Амплитудно-частотные характеристики измеренного фильтра нижних частот. Сплошная – без крышки, точки – с крышкой

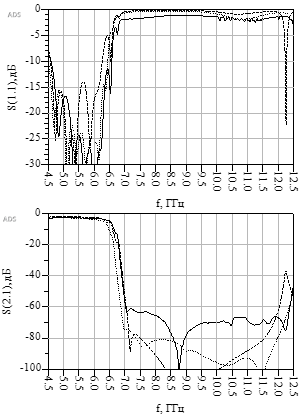

Рис. 11. Амплитудно-частотные характеристики измеренного фильтра нижних частот. Сплошная – без крышки, точки – с крышкой, пунктир – с крышкой и поглотителем ЗИПСИЛ

Благодаря простоте изготовления и высоким частотно-селективным свойствам, фильтры такого типа весьма перспективны для применения в СВЧ-устройствах. В качестве продолжения эксперимента по предложенной методике был рассчитан, изготовлен и измерен фильтр аналогичной конструкции, но оптимизированный для полосы пропускания 6-7 ГГц. Конструкция фильтра и его характеристики представлены на рисунке 12.


Рис.12. Фильтр нижних частот (6…7 ГГц)



Рис. 13. Амплитудно-частотные характеристики фильтра нижних частот (6-7 ГГц) с двумерной конструкцией. Сплошная – S21, точки – S11. Сверху фото образца фильтра


Заключение

Изготовленная конструкция на микрополосковых резонаторах обладает большой крутизной и высокими амплитудно-частотными характеристиками. Благодаря свернутой форме образуются дополнительные связи, с помощью которых существенно увеличивается крутизна склона АЧХ. Такой фильтр прост в изготовлении, а установка на плате существенно экономит место в приборе. При этом численный электродинамический расчет хорошо согласуется с экспериментом, что позволяет без кардинальных изменений проводить синтез устройств с заданными характеристиками.

В ходе работы было экспериментально исследовано влияние электромагнитного окружения (фрезерованный канал и заполнение его поглощающим материалом) на топологию фильтра.
